BM-21 Grad – radziecka wyrzutnia rakiet, która wciąż sieje grozę

BM-21 Grad to radziecka wieloprowadnicowa wyrzutnia rakiet kalibru 122 mm, która od ponad sześciu dekad pozostaje jednym z najszerzej eksportowanych systemów artyleryjskich na świecie. Wprowadzona do służby w 1963 roku jako następczyni legendarnych Katiusz z czasów II wojny światowej, trafiła na uzbrojenie ponad 65 armii – od Azji przez Afrykę aż po współczesną Ukrainę. Jej prosta konstrukcja, niszczycielska siła ognia i minimalne wymagania logistyczne sprawiają, że mimo swojego wieku BM-21 Grad wciąż gra pierwszoplanową rolę na współczesnych polach walki.

Historia i rozwój wyrzutni BM-21 Grad

Koncepcja wieloprowadnicowych wyrzutni rakietowych nie wzięła się znikąd. Radzieckie dowództwo doskonale pamiętało efekt psychologiczny i niszczycielski, jaki zapewniały Katiusze na froncie wschodnim – i chciało tę ideę przenieść w erę zimnowojenną.

Geneza projektu – następczyni Katiuszy

Prace nad nowym systemem rakietowym rozpoczęły się w drugiej połowie lat 50. Rakiety projektowano w instytucie NII-147 Spław pod kierownictwem Aleksandra Ganiczewa, natomiast samą wyrzutnię opracowało biuro konstrukcyjne SKB-203. Celem było stworzenie systemu o znacznie większym zasięgu i celności niż starzejące się wyrzutnie BM-14 kalibru 140 mm. Konstruktorzy postawili na kaliber 122 mm, który oferował dobry kompromis między masą głowicy bojowej a liczbą rakiet mieszczących się na jednym pojeździe.

Prototyp przeszedł testy poligonowe na przełomie 1961 i 1962 roku. W 1963 roku system przyjęto oficjalnie na uzbrojenie Armii Radzieckiej pod oznaczeniem 9K51 Grad. Nazwa „Grad” – po rosyjsku oznaczająca „grad” jako opad lodowy – okazała się prorocza. Salwa czterdziestu rakiet spadająca na pozycje wroga rzeczywiście przypominała lodową burzę.

Produkcja i eksport na cały świat

Produkcję seryjną uruchomiono w zakładach Motovilikha w Permie. BM-21 szybko stał się jednym z najczęściej eksportowanych radzieckich systemów uzbrojenia – trafił do arsenałów ponad 65 państw na wszystkich kontynentach. Licencyjne wersje powstawały w Chinach (Typ 81 i Typ 89), Egipcie, Iranie, Rumunii oraz Czechosłowacji. Polska Ludowa również eksploatowała ten system, a na bazie radzieckiej konstrukcji opracowano własną wersję montowaną na podwoziu Stara 266 – później zmodernizowaną jako WR-40 Langusta.

Skala produkcji była gigantyczna. Do końca lat 80. wyprodukowano kilkanaście tysięcy wyrzutni, nie licząc kopii licencyjnych. To właśnie masowość i prostota uczyniły Grada bronią dostępną nawet dla armii z ograniczonym budżetem.

FIG_01 // VISUAL_REF

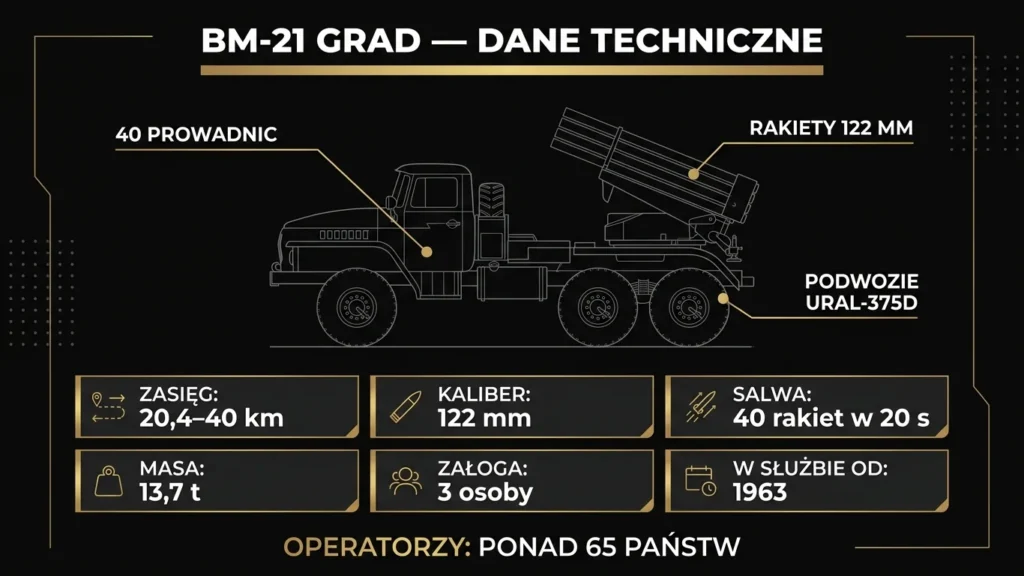

Dane techniczne BM-21 Grad

System BM-21 to coś więcej niż sama wyrzutnia – to zintegrowany kompleks obejmujący pojazd, pakiet prowadnic oraz rodzinę pocisków rakietowych o różnym przeznaczeniu. Poniżej kluczowe parametry, które decydują o bojowej wartości tego systemu.

Rakiety 122 mm i zasięg rażenia

Standardowy pocisk odłamkowo-burzący M-21OF (indeks 9M22U) o długości 2,87 m waży 66 kg i osiąga prędkość początkową 690 m/s. Maksymalny zasięg rażenia wynosi 20,4 km dla amunicji standardowej, choć nowsze warianty pocisków sięgają nawet 40 km. Rakiety są stabilizowane zarówno brzechwowo, jak i obrotowo dzięki występom prowadzącym współpracującym z bruzdami wewnątrz rur wyrzutni. To rozwiązanie poprawia celność w porównaniu z wcześniejszymi systemami rakietowymi.

Rodzina amunicji 122 mm obejmuje kilkanaście typów pocisków:

• 9M22U (M-21OF) – standardowy pocisk odłamkowo-burzący, zasięg do 20,4 km
• 9M22S – pocisk zapalający z ładunkiem termitowym do niszczenia obiektów nieosłoniętych
• 9M521 – pocisk odłamkowo-burzący o wydłużonym zasięgu sięgającym 40 km
• 9M218 – pocisk kasetowy z podpociskami kumulacyjnymi HEAT, skuteczny przeciwko celom opancerzonym
• 9M28K – pocisk przeznaczony do zdalnego stawiania przeciwpancernych pól minowych

Platforma kołowa – Ural-375D i następcy

Oryginalną platformą dla BM-21 była ciężarówka Ural-375D o napędzie 6×6. Pojazd ten zapewniał niezłą mobilność terenową, ale miał jedną poważną wadę – benzynowy silnik ZIŁ-375 o mocy 180 KM był paliwożerny i podatny na pożary. W modernizowanym wariancie BM-21-1 przesiadka na Ural-4320 z silnikiem wysokoprężnym rozwiązała oba problemy. Nowa platforma oferowała zasięg marszu do 600 km i znacznie lepszą niezawodność w warunkach polowych.

Masa bojowa kompletnego systemu z pełnym załadunkiem rakiet wynosi 13,71 tony. Trzyosobowa załoga – kierowca, celowniczy i dowódca – jest w stanie rozwinąć wyrzutnię z marszu do gotowości bojowej w zaledwie 3,5 minuty. Po oddaniu salwy kolejne 3,5 minuty wystarczą na złożenie systemu i odejście z pozycji ogniowej. Ten krótki czas reakcji to kluczowa przewaga taktyczna, bo pozwala uniknąć ognia kontrbateryjnego.

Uzbrojenie i warianty systemu Grad

Na bazie oryginalnego Grada powstała cała rodzina systemów, które dostosowywano do różnych wymagań taktycznych i platform jezdnych. Niektóre warianty mocno odbiegają od pierwowzoru, ale rdzeń – 122 mm rakieta i prosta mechanika – pozostaje niezmienny.

BM-21 Grad-1 (9P138) to okrojona wersja z 36 prowadnicami na podwoziu ZIŁ-131, lżejsza o ponad 3 tony od oryginału. Skrócony zasięg pocisków (do 15 km) rekompensuje zwiększony ładunek wybuchowy głowic, co czyni ją skuteczniejszą w bezpośrednim wsparciu piechoty. System ten projektowano z myślą o dywizjach desantowych i jednostkach szybkiego reagowania, gdzie liczyła się każda tona masy.

Tornado-G (9K515) stanowi najnowocześniejszą ewolucję Grada. Wyposażona w zautomatyzowany system kierowania ogniem wspomagany nawigacją satelitarną GLONASS, wymaga tylko dwóch żołnierzy do obsługi zamiast trzech. Zautomatyzowane obliczanie danych strzeleckich i celowanie skróciły czas przygotowania do otwarcia ognia do kilkudziesięciu sekund, a możliwość stosowania pocisków korygowanych podniosła celność kilkukrotnie w porównaniu z klasycznym Gradem.

Poza Rosją powstały dziesiątki wariantów lokalnych. Chińskie Typ 81 i Typ 89 trafiły do armii państw Afryki i Azji. Czechosłowacki RM-70 na podwoziu Tatra 813 zyskał automatyczny system przeładowania – mógł oddać drugą salwę bez opuszczania pozycji ogniowej. Polska opracowała zmodernizowaną wersję WR-40 Langusta na podwoziu Jelcza, z komputerem balistycznym i nawigacją GPS.

BM-21 Grad w akcji – zastosowanie bojowe

Żaden system uzbrojenia nie zyskuje reputacji w próżni. BM-21 swoją legendę zbudował na dziesiątkach konfliktów zbrojnych rozsianych po całym globie – od azjatyckich rzek granicznych po ukraińskie stepy.

Od konfliktu chińsko-radzieckiego po Afganistan

Bojowy chrzest BM-21 Grad miał miejsce w marcu 1969 roku podczas konfliktu granicznego między ZSRR a Chinami na wyspie Damańskiej. Radzieckie Grady skutecznie wspierały ogień piechoty, a efekt psychologiczny salwy na chińskie pozycje był druzgocący. To właśnie tam po raz pierwszy zademonstrowano niszczycielski potencjał systemu w warunkach bojowych.

W wojnie w Afganistanie (1979–1989) wyrzutnie BM-21 stały się jednym z najczęściej używanych systemów wsparcia ogniowego Armii Radzieckiej. Stosowano je do ostrzeliwania pozycji mudżahedinów w górskich dolinach – choć niekierowane rakiety powodowały ogromne straty wśród ludności cywilnej. Grady grzmiały również w obu wojnach czeczeńskich, gdzie Rosjanie używali ich do ostrzeliwania pozycji w Groznym.

Na kontynencie afrykańskim BM-21 pojawił się w konfliktach w Etiopii, Libii, Angoli i Czadzie. Prostota obsługi sprawiała, że nawet słabo wyszkolone formacje zbrojne były w stanie prowadzić ogień z Grada po kilkugodzinnym przeszkoleniu – co czyniło go idealną bronią dla armii z ograniczonymi zasobami szkoleniowymi.

FIG_02 // VISUAL_REF

Wojna na Ukrainie – Grad po obu stronach frontu

Konflikt rosyjsko-ukraiński od 2022 roku to największy poligon doświadczalny dla BM-21 od czasu Afganistanu. Obie strony konfliktu intensywnie wykorzystują Grady – Ukraina dysponuje dziesiątkami wyrzutni BM-21 i zmodernizowanymi systemami (jak Bastion-01), a Rosja setkami wozów tego typu. Z powodu ogromnej intensywności walk, rozwoju środków rozpoznania i skuteczności ognia kontrbateryjnego, wizualnie potwierdzono (m.in. przez grupę badawczą Oryx) utratę grubo ponad 300 wyrzutni rodziny BM-21 po obu stronach – z czego absolutną większość stanowiły straty rosyjskie.

Ukraińskie siły zbrojne zmodernizowały swoje Grady, dodając cyfrowe systemy kierowania ogniem i tablety do szybkiego obliczania danych strzeleckich. Pozwala to na oddanie salwy i opuszczenie pozycji w rekordowo krótkim czasie – co jest kluczowe wobec rosyjskich dronów rozpoznawczych i systemów kontrbateryjnych. Z kolei pociski ATACMS dostarczane przez USA uzupełniają możliwości ukraińskie na dystansach, których Grad nie jest w stanie pokryć.

Grad na tle konkurencji – porównanie z innymi wyrzutniami rakietowymi

Jak BM-21 wypada na tle innych systemów wieloprowadnicowych? Porównanie z zachodnimi i radzieckimi odpowiednikami ujawnia zarówno jego mocne strony, jak i wyraźne ograniczenia.

BM-21 wyraźnie ustępuje zasięgiem i precyzją platformom jak HIMARS czy BM-27, ale rekompensuje to masowością, ceną i prostotą logistyczną. Koszt pojedynczej rakiety 122 mm to ułamek ceny pocisku GMLRS – co sprawia, że Grad pozostaje opłacalny w konflikcie o dużej intensywności. Tam, gdzie liczy się nasycenie ogniowe na stosunkowo bliskim dystansie, BM-21 nie ma sobie równych w swojej kategorii cenowej. Różnice między tymi systemami widać też w kontekście wojsk amerykańskich stacjonujących w Polsce, gdzie zachodnie HIMARS-y współpracują z sojuszniczymi systemami radzieckiego rodowodu.

Czy system sprzed 60 lat ma jeszcze przyszłość? Paradoksalnie – tak. BM-21 Grad przechodzi kolejne fale modernizacji, a jego rakieta 122 mm nadal stanowi standard w arsenałach kilkudziesięciu armii.

Rosyjski program Tornado-G stanowi najbardziej ambitną próbę przeniesienia koncepcji Grada w XXI wiek. Nowy system zachowuje rakiety 122 mm, ale dodaje satelitarną nawigację, cyfrowe kierowanie ogniem i możliwość automatycznego salwowania z kabiny. Ukraina z kolei pracuje nad własnymi modernizacjami, integrując zachodnie systemy łączności i komputery balistyczne z radzieckimi wyrzutniami.

Na globalnym rynku BM-21 konkuruje z takimi systemami jak turecki T-122 Sakarya czy chiński AR1A. Wszystkie bazują na koncepcie radzieckiego 122 mm, ale oferują lepszą elektronikę i nowszą amunicję. Mimo to oryginalne Grady – ze swoimi prostymi prowadnicami i mechanicznym systemem odpalania – pozostaną w służbie jeszcze przez dekady. Zbyt wiele krajów ma zbyt duże zapasy rakiet 122 mm, żeby rezygnować z systemu, który je wystrzeli.

Na współczesnym polu walki systemy przeciwlotnicze, takie jak pociski Stinger, z racji swojego przeznaczenia nie stanowią zagrożenia dla operujących na ziemi pojazdów, jednak Grad musi mierzyć się z zupełnie nowymi wyzwaniami. Głównym wrogiem są dziś nowoczesne radary kontrbateryjne oraz drony FPV i amunicja krążąca, które drastycznie skracają okno czasowe na bezpieczne oddanie salwy. Nawet masowe nasycenie piechoty przez Javelin i inne systemy precyzyjne nie jest kluczowym problemem dla wyrzutni operujących od kilkunastu do kilkudziesięciu kilometrów za linią frontu. Tam, gdzie potrzeba zmasowanego wsparcia ogniowego i pokrycia ogromnego obszaru odłamkami w kilkanaście sekund, stary radziecki Grad nadal pozostaje niezwykle śmiercionośnym narzędziem.
