F-22 Raptor – najgroźniejszy myśliwiec piątej generacji na świecie

F-22 Raptor, często uznawany za najgroźniejszy myśliwiec piątej generacji, stanowi jedno z najwybitniejszych osiągnięć amerykańskiej inżynierii lotniczej. Jego zaawansowana technologia stealth, niesamowita manewrowość oraz potężne możliwości bojowe od lat definiują standardy, do których dążą zarówno sojusznicy, jak i rywale Stanów Zjednoczonych. Mimo zakończenia produkcji seryjnej w 2011 roku na poziomie zaledwie 187 egzemplarzy, opisywana maszyna niezmiennie pełni funkcję krytycznego narzędzia projekcji siły. Niniejszy tekst przybliża, co czyni dzieło koncernu Lockheed Martin tak wyjątkowym, skupiając się na jego genezie w ramach programu Advanced Tactical Fighter (ATF), innowacyjnych systemach pokładowych oraz nadchodzącej erze następców szóstej generacji (takich jak koncepcyjny Boeing F-47).

Geneza programu Advanced Tactical Fighter i ewolucja konstrukcji

Początki tego bezkompromisowego myśliwca sięgają lat 80. XX wieku, kiedy to dowództwo USAF zainicjowało poszukiwania godnego następcy dla legendarnego F-15 Eagle. Amerykańscy stratedzy za główny cel obrali sobie uzyskanie zdolności do głębokiej penetracji radzieckiej obrony przeciwlotniczej oraz dominację nad projektowanymi wówczas statkami powietrznymi, w tym słynnym Suchojem Su-27. W decydującej fazie demonstracyjnej rywalizowały ze sobą dwa awangardowe prototypy: YF-22 konsorcjum Lockheed/Boeing/General Dynamics oraz YF-23 autorstwa zespołów Northrop/McDonnell Douglas. Pojedynek ten ostatecznie zakończył się zwycięstwem pierwszego z nich w 1991 roku.

Ostateczny wybór YF-22 podyktowany był nie tylko wybitnymi parametrami obniżonej wykrywalności, ale przede wszystkim bezkonkurencyjną zwrotnością gwarantowaną przez ruchome dysze wektorujące ciąg. Proces transformacji prototypu do wariantu seryjnego wymagał wdrożenia licznych poprawek aerodynamicznych, obejmujących między innymi zmianę skosu krawędzi natarcia skrzydeł z 48 na 42 stopnie. Zdecydowano się również na przesunięcie kokpitu pilota do przodu, co odczuwalnie zwiększyło widoczność z kabiny. Dopełnieniem zmian była redukcja powierzchni usterzenia pionowego o 20%, co dodatkowo zoptymalizowało profil echa radarowego.

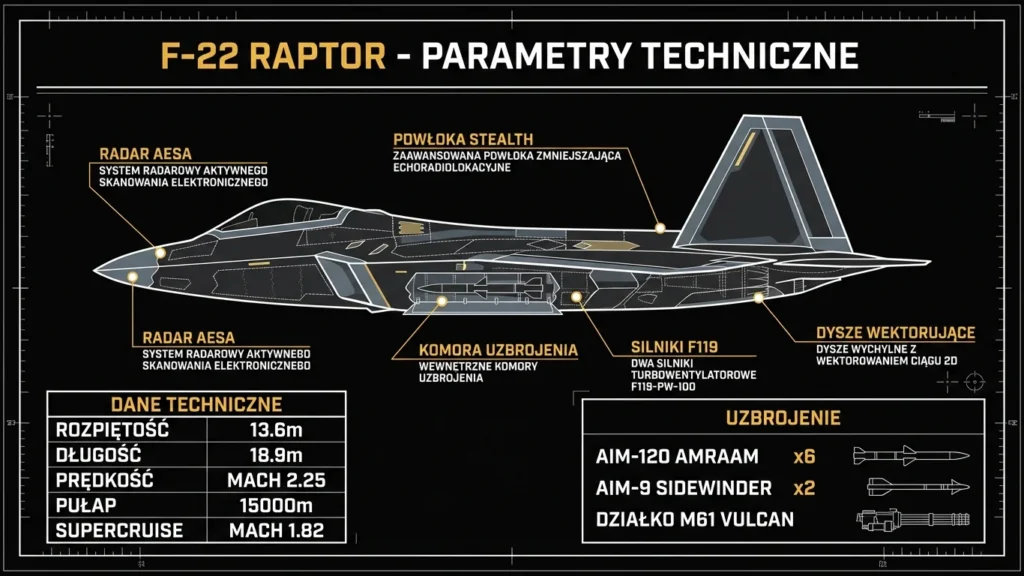

FIG_01 // VISUAL_REF

Technologia stealth w F-22 Raptor – sztuka niewidzialności w nowoczesnym konflikcie

Ten flagowy odrzutowiec pozostaje jednym z najbardziej uderzających przykładów dominacji zbrojeniowej w powietrzu, a zaimplementowana w nim technologia stealth stanowi absolutny fundament jego legendy. Zdolność maszyny do skrytego operowania wynika z absolutnego priorytetu nadanego rozwiązaniom z dziedziny Very Low Observable (VLO). Szacuje się, że czołowy przekrój radarowy (RCS) Raptora wynosi zaledwie 0,0001 m kw. Odpowiada to wielkości stalowej kulki od łożyska, co czyni płatowiec niemal “duchem” dla tradycyjnych stacji radiolokacyjnych wroga.

Kształt i geometria kadłuba

Kluczowym aspektem niewidzialności jest unikalna bryła myśliwca, w której ostre kąty i starannie przemyślane płaskie powierzchnie kierują fale elektromagnetyczne w bezpiecznych kierunkach. Geometria ta drastycznie odbiega od zaokrąglonych, klasycznych sylwetek starszych generacji lotniczych, potężnie obniżając szansę na zdemaskowanie pozycji. Nawet krawędzie paneli serwisowych, włazów czy drzwi komór uzbrojenia zostały wyposażone w specjalne „zęby”, aby skutecznie rozpraszać promieniowanie z dala od anten przeciwnika.

Materiały absorbujące radar

Ogromną rolę odgrywają tu tworzywa kompozytowe stanowiące około 24% całej konstrukcji nośnej, które wykazują doskonałe parametry pochłaniania energii fal. Zewnętrzna powłoka samolotu składa się ze specjalistycznych lakierów RAM (Radar Absorbing Material), bazujących na węglu i mikrocząsteczkach ferrytu. Utrzymanie wspomnianych warstw to jednak gigantyczne wyzwanie logistyczne. Serwisowanie wymaga regularnego zdzierania uszkodzonych fragmentów i nakładania nowych powłok w sterylnych, restrykcyjnie zabezpieczonych chemicznie warunkach.

Ukrycie silników i uzbrojenia

System doprowadzania powietrza oraz kanały wylotowe zoptymalizowano w taki sposób, aby niemal całkowicie zneutralizować ślad cieplny maszyny. Specjalnie zaprojektowane, płaskie dysze napędu chłodzą gazy wylotowe, przez co F-22 trudniej jest namierzyć najnowocześniejszymi głowicami podczerwieni (IRST). Przenoszenie uzbrojenia wyłącznie w wewnętrznych lukach kadłuba eliminuje konieczność stosowania pylonów, które dawniej działały jak wielkie reflektory radarowe, natychmiastowo ostrzegające o ataku.

Elektroniczne środki walki i sensory

Sercem awioniki omawianego interceptora jest radar AN/APG-77 oparty na technologii aktywnego skanowania fazowego (AESA), korzystający z protokołów Low Probability of Intercept (LPI). Pozwala to na śledzenie i celowanie z wykorzystaniem tak szybko przeskakujących częstotliwości, że odbiorniki wroga często w ogóle nie rejestrują faktu oświetlenia radiolokacyjnego. Z kolei pasywny kompleks walki elektronicznej AN/ALR-94 scala ze sobą ponad 30 czułych anten, umożliwiając wykrywanie i namierzanie emisji przeciwnika z odległości wielokrotnie przekraczającej zasięg standardowych radarów.

Porównanie F-22 Raptor z konkurencją – supremacja amerykańskiego myśliwca

Dzieło amerykańskich inżynierów zrewolucjonizowało współczesny teatr działań wojennych za sprawą niespotykanej nigdzie indziej kumulacji parametrów stealth, pułapu oraz przyspieszenia. Główni rywale, w postaci rosyjskiego Su-57 czy chińskiego J-20, robią wszystko, by dorównać zachodniej myśli technologicznej, jednak wciąż pozostają w tyle pod względem dojrzałości konstrukcyjnej. Zasadnicza rozbieżność względem Su-57 dotyczy bezkompromisowego podejścia do geometrii – rosyjska maszyna zachowała częściowo wyeksponowane łopatki sprężarek w kanałach wlotowych, co drastycznie obniża jej parametry “niewidzialności”.

Częstym punktem odniesienia dla tej platformy bywa z kolei nowszy F-35 Lightning II. Choć ten wielozadaniowy uderzeniowiec bezsprzecznie góruje pod względem wojny sieciocentrycznej i posiada hełmy dające pilotom opcję “patrzenia przez podłogę”, ustępuje starszemu bratu w walce stricte myśliwskiej. Przewaga energetyczna Raptora wynika z pełnej zdolności do supercruise z prędkością rzędu Mach 1.82, co drastycznie zwiększa użyteczny zasięg przenoszonych pocisków rakietowych. W trakcie manewrów Red Flag oba typy świetnie się uzupełniają – F-22 pełni funkcję “czyściciela” nieba, zapewniając bezpieczny korytarz dla uderzeniowych F-35 niszczących obronę przeciwlotniczą.

W starciu z generacją czwartą (reprezentowaną przez F-16 czy F-15) as atutowy Lockheeda wręcz deklasuje swoich przodków pod względem przeżywalności. “Szesnastka” to oczywiście wybitny, zwinny wielozadaniowiec, lecz absolutny brak cech VLO czyni go bardzo wrażliwym w warunkach silnego nasycenia nowoczesnymi zestawami obrony przestrzeni powietrznej. Implementacja doktryny „First Look, First Shot, First Kill” (pierwszy zauważa, pierwszy strzela, pierwszy niszczy) cementuje bezkonkurencyjność myśliwca z dwiema statecznikami pionowymi.

FIG_02 // VISUAL_REF

Rola F-22 Raptor w amerykańskich siłach powietrznych

W strukturach USAF opisywany płatowiec od samego początku uchodzi za filar operacji wywalczania przewagi w powietrzu. Jego chrzest bojowy miał miejsce we wrześniu 2014 roku w ramach operacji wymierzonej przeciwko ISIS nad Syrią, gdzie gładko poprowadził grupy uderzeniowe do celów. Wewnętrzne komory mogą pomieścić pakiet sześciu pocisków dalekiego zasięgu AIM-120C/D AMRAAM u boku pary termicznie naprowadzanych AIM-9X Sidewinder, gwarantując niszczycielską skuteczność na dystansach BVR i w starciach bezpośrednich.

Ogromne nakłady finansowe, wyceniane na poziomie od 350 do 394 milionów dolarów za sztukę (uwzględniając całkowite koszty prac badawczo-rozwojowych), w pełni uzasadniła bezkompromisowa przewaga taktyczna maszyny. Obecnie flota bojowa liczy około 150 sztuk w standardzie Block 30/35 oraz ponad trzydzieści wariantów używanych jako jednostki szkolne. Kongres USA w ustawie budżetowej NDAA 2025 stanowczo zablokował pomysł wycofania starszych bloków z linii, motywując to brakiem zgody na tworzenie luki w potencjale odstraszania aż do czasu sfinalizowania inicjatywy NGAD.

Aerodynamika i manewrowość F-22 Raptor – przełomowe rozwiązania technologiczne

Płat nośny tej maszyny uchodzi za absolutny majstersztyk, który zdefiniował nowe prawa fizyki lotu dla pokoleń statków powietrznych. Sercem napędu są dwa silniki dwuprzepływowe Pratt & Whitney F119, zapewniające kolosalną siłę oraz zwrotność zawdzięczaną unikalnym dyszom wektorującym ciąg w osi pitch (góra-dół, wychył o +/- 20 stopni). Technologia ta daje możliwość wykonywania skrajnych manewrów w głębokim przeciągnięciu (post-stall), takich jak osławiona Kobra Pugaczowa, co daje krytyczną przewagę kątową w klasycznej walce manewrowej (tzw. dogfight).

Elektroniczny układ fly-by-wire (FBW) z potrójną redundancją przejmuje na siebie ciężar stabilizacji inherentnie niestabilnego aerodynamicznie profilu. Rozwiązania sterujące, których podwaliny tworzono na etapie projektowania bombowca B-2 Spirit, błyskawicznie korygują położenie w przestrzeni, pozwalając załodze skupić się na sensorach walki. Właściwości aerodynamiczne gwarantujące supersoniczny przelot bez włączania dopalaczy czynią ten samolot królem starć na wielkich dystansach, drastycznie zawężając strefę ucieczki dla namierzonego celu.

Technologiczne wyzwania eksploatacji i program Super Raptor

Codzienna eksploatacja tak zaawansowanego sprzętu generuje olbrzymie problemy logistyczne i finansowe – koszt spędzenia w powietrzu zaledwie jednej godziny może przekraczać 80 000 USD. Głównym źródłem tych wydatków jest kruchość materiałów VLO, które domagają się pieczołowitego garażowania w klimatyzowanych schronach. Współczynnik gotowości bojowej operacyjnych eskadr regularnie oscyluje w okolicach zaledwie 50-60%, co tłumaczy się wiekiem poszczególnych komponentów oraz trwałym wygaszeniem linii produkcyjnej części zamiennych przed ponad dekadą.

W celu utrzymania miażdżącej przewagi do lat 40. obecnego stulecia Pentagon wdraża modernizacyjny pakiet ARES (Advanced Raptor Enhancement & Sustainment) warty blisko 11 miliardów dolarów. Zasadniczą innowacją w tym programie są nowe podskrzydłowe zbiorniki paliwa typu stealth, wyprofilowane z myślą o odprowadzaniu wiązek radaru. Dzięki nim promień bojowy ulegnie mocnemu wydłużeniu, co jest sprawą wagi państwowej dla ewentualnego teatru wojny nad Pacyfikiem. Wdrożenie obejmie również pełną integrację platformy ze współpracującymi dronami CCA (Collaborative Combat Aircraft), z którymi myśliwiec nawiąże w pełni zautomatyzowaną komunikację taktyczną.

Dlaczego eksport F-22 Raptor jest kategorycznie zakazany?

Do dziś jest to jedyny nowoczesny samolot bojowy w arsenale Waszyngtonu, którego pozyskanie jest dla państw trzecich całkowicie nielegalne na szczeblu federalnym. Omawiany zakaz usankcjonowała w 1998 roku słynna poprawka kongresmena Davida Obeya, stanowiąca mur obronny dla wrażliwej bazy przemysłowej i bezcennych patentów pochłaniających powłok radiolokacyjnych. Mimo że bliscy sojusznicy, tacy jak Japonia, Australia czy Izrael, oferowali miliardy za choćby małą transzę tego sprzętu, Pentagon nigdy nie ustąpił.

Główną przesłanką dla takiego kroku było widmo zestrzelenia lub awarii maszyny poza granicami, co natychmiastowo otworzyłoby Chinom bądź Rosji furtkę do przeprowadzenia wnikliwej inżynierii wstecznej. Zamiast eksportu najlepszego interceptora, zaprzyjaźnionym państwom zaoferowano uczestnictwo w koalicji F-35, z góry przygotowanego na modyfikacje zdejmujące część najtajniejszych algorytmów na wypadek sprzedaży. Strategiczna dominacja amerykańskiej armii wynikająca z monopolu na F-22 została uznana za priorytet bezpieczeństwa narodowego nad jakimikolwiek zyskami handlowymi.
